一．产品概述
CY.M5313 是一款液晶显示器驱动板，一路 USB多媒体接播放口；一路 HDMI数字接口；一路 VGA、AV模拟接口,适合工业设备显示终端应用。
本板卡软件支持多媒体接口自动播放，支持RMVB/MP3/MP4/JPG等常见格式；支持视频播放中截取图片功能。
分辨率支持：1920x1080、1366x768、1680x1050、1280x1024 等等。
适用广告机，微信机，王者荣耀、工业显示器等产品。
二．功能简介
屏幕接口类型 | LVDS、 | ||
外观尺寸 | 52x107mm | ||
LCD分辨率 | 最高支持到 1920×1080 @60Hz | ||
信号接口 | HDMI/VGA/AV/USB | ||
电源 | 电源输入 | DC12V 3.6A 待机电源输入 | |
电源操作 | 正常工作模式，低功耗模式 | ||
电源管理 | 待机功耗≤1W,符合国家绿色标准 | ||
OSD菜单 | 图像、位置调整 | 亮度/对比度/饱和度/色调/图像旋转、截图等 | |
OSD语言 | 中文简体 英语（可增加） | ||
按键板 | 按键类型 | GPIO对地式 | |
按键数目 | 5键、可带红外遥控 | ||
按键描述 | Power CH- CH+ Menu Auto | ||
色温模式 | 暖色/冷色/标准/用户模式 | ||
三、使用说明
A、用户菜单设定
M5313的菜单有：菜单（确定），加（画面自动调整），减（色彩自动调整），退出（切换），电源。
当没有按下 MENU 键时，加，减，退出这三个按键的功能分别是画面自动调整，色彩自动调整，
信号源切换三个功能；
当按下 MENU 键时，显示 OSD 菜单，MENU 此时变为确定按键，即再按一次 MENU 键进入下一级
菜单，按加减进行调整，按退出键退出；
在关机并且无信号状态下，按住“EXIT(退出)“，然后按下“power”按键，将直接进入拷机模式，插上
信号线，系统会自动切换到有信号状态；
B、工厂菜单设定（非专业人员不建议使用）
在有信号的状态下，按住“MENU”键，然后按下“power”键进行开机，可进入工厂菜单。在工厂菜单里面，按“菜单”来选择每个菜单项，按“加”或“减”进行调节或进入下一级菜单。按“切换”退出菜单。
C、屏选择开关（如图）
拨码开关，用于选择驱动板输出的分辨率。拨到ON时是打开状态：拨码1-2代表分辨率；拨码3表示奇偶；拨码4表示LVDS _MAP。
分辨率如下表所示：
拨码位/分辨率 | 1 | 2 | 组合值 |
1920×1080 | OFF | OFF | 00 |
1366×768 | ON | OFF | 10 |
1680×1050 | OFF | ON | 01 |
1280×1024 | ON | ON | 11 |
拨码3 | 奇偶 | 拨码4 | LVDS _MAP |

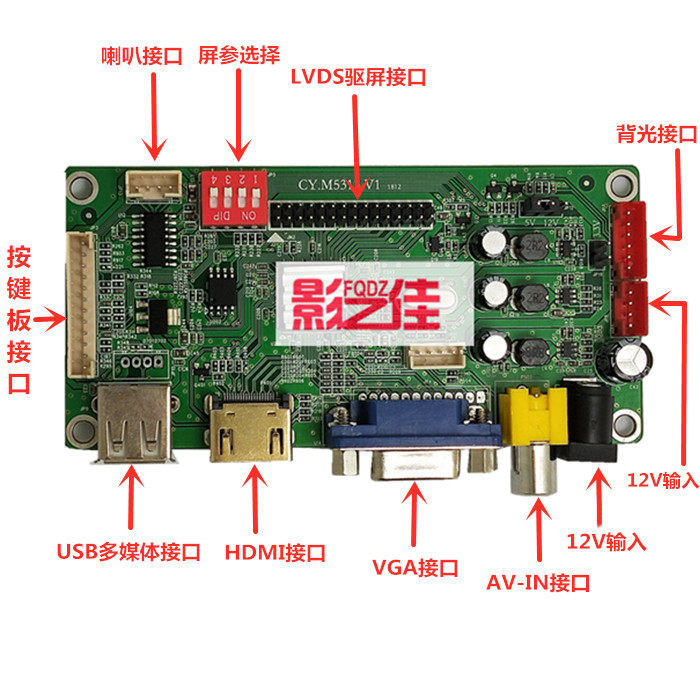

四.产品外观及接口定义
