一．产品概述
R8512是一款可支持QHD的液晶MONITOR驱动板，最高分辨率支持2560*1600@60HZ。
信号输入支持:HDMI、DP、DVI、VGA。板载双10W功放。输出支持LVDS和EDP接口液晶屏
产品支持VGA, SVGA,XGA,SXGA,UXGA和QHD分辨率TFT 液晶屏，如LG、Philips、
SAMSUNG、AUO等品牌液晶屏。
二．产品特性
2 .1 HDMI1接口支持HDMI2.0协议，最高支持硬解2560*1600@60HZ信号；支持HDMI-HDCP2.0
2.2 DP接口支持DP1.1和DP1.2协议，DP1.2支持硬解2560*1600@60HZ信号，
2.3 画面支持旋转180度
2.4 屏幕显示菜单使用便捷可控制全部支持功能：
自动适应屏幕画面调控，明亮和对比控制
色彩平衡和色彩温度控制，
OSD 菜单定位和支持中英文语言，
2.5 5键OSD 控制按键，支持遥控功能
三．功能简介
| 屏幕接口类型 | eDP HBR、LVDS | |
|---|---|---|
| LCD分辨率 | 最高支持到 2560x1600 | |
| 外观尺寸 | 160 x 92mm | |

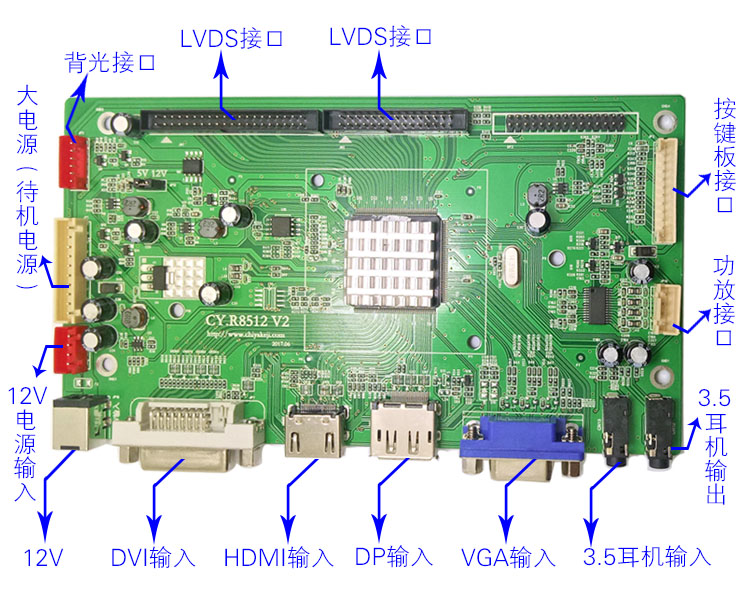

| 信号接口 | VGA、HDMI1、DPIN、DVI、3.5耳机输入、3.5耳机输出 | |
| 电源 | 电源输入 | DC12V 5A 、5V 3A 、5VSB 1.5A / 可单12伏供电 |
| 电源操作 | 正常工作模式，低功耗模式 | |
| 电源管理 | 待机功耗≤1W,符合国家绿色标准 | |
| OSD菜单 | 图像、位置调整 | 亮度/对比度/饱和度/色调/位置调整等 |
| OSD语言 | 中文简体 中文繁体 英语（可增加） | |
| 按键板 | 按键类型 | GPIO对地式 |
| 按键数目 | 5键 | |
| 按键描述 | Power VOL- VOL+ Menu Input | |
| 音频输出功率 | 2 X 10W（8Ω） | |
| 色温模式 | 暖色/冷色/标准/用户模式 | |
